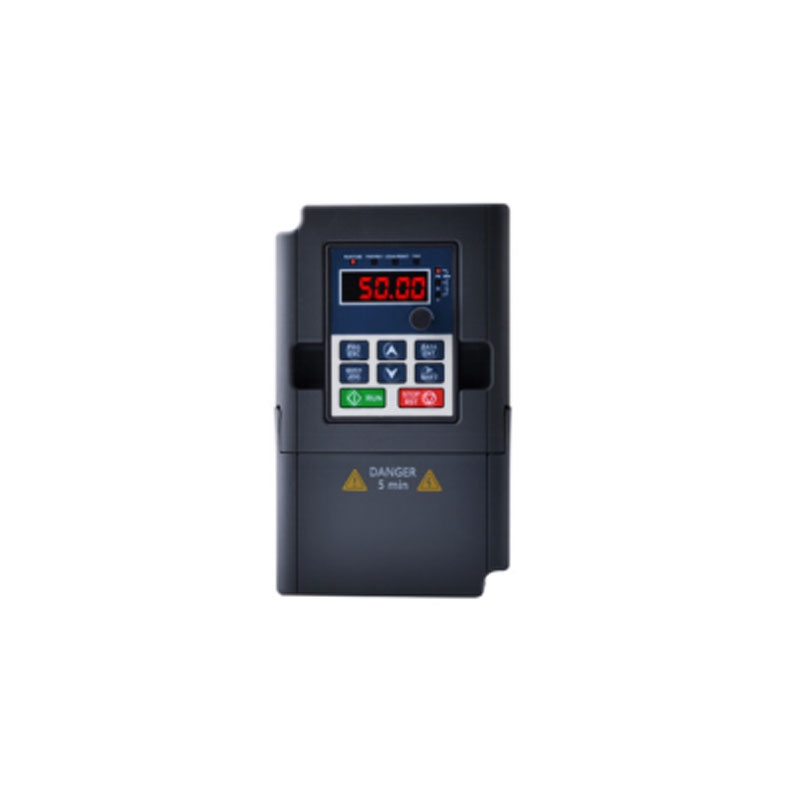

變頻器（Variable-frequency Drive，VFD）的工作原理是通過改變電機工作電源的頻率方式來控制交流電動機的電力控制設備。其詳細工作原理及組成部分如下：

一、工作原理

變頻器的工作原理主要基于變頻技術，通過控制電路來控制主電路。主電路中的整流器將交流電（AC）轉變?yōu)橹绷麟姡―C），直流中間電路對直流電進行平滑濾波，逆變器最后將直流電再轉換為所需頻率和電壓的交流電，供給電動機使用。在這個過程中，變頻器會根據電動機的實際需要來調整輸出電源的電壓和頻率，進而達到節能、調速的目的。

二、組成部分

1. 主電路：

• 整流器：將電網的交流電源進行全波整流，得到直流電。

• 直流中間電路：對整流得到的直流電進行平滑濾波，去除脈動電壓和電流，保證直流電壓的穩定。

• 逆變器：由逆變管（如IGBT等）組成逆變橋，將直流電再“逆變”成頻率可調的交流電。這是變頻器實現變頻的具體執行環節，是變頻器的強電核心部分。

2. 控制電路：

• 控制電路是變頻器的弱電核心部分，主要作用是對逆變管進行周期導通控制，實現輸出電壓頻率可調。

• 控制電路接收來自外部的指令（如速度、轉矩等），并與檢測電路的電流、電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。

• 控制電路還包括電壓、電流檢測電路、驅動電路、速度檢測電路和保護電路等。
